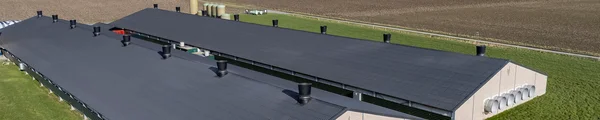

Вытяжные камины
для эффективного, оптимизированного удаления воздуха из корпусов
Для обеспечения работы вытяжной вентиляции, оптимизированной с учетом потребностей поголовья, компания Big Dutchman предлагает вам широкую палитру вытяжных каминов с вентиляторами к ним для монтажа в вытяжную трубу. Благодаря аэродинамической оптимизации каминов повышается производительность по воздуху вентиляторов и таким образом поток отработанного воздуха становится особенно эффективным. Подходящие к каминам вентиляторы с лопастями серповидной формы, отличаются высоким качеством.
Лопасти изготовлены из профилированного алюминия, литого под давлением, и отличаются морозостойкостью и коррозионной устойчивостью. За счет аэродинамической формы они более устойчивы к перепадам давления, энергоэффективнее и тише, чем предшествующие им вентиляторы. Могут быть использованы следующие камины и принципы вытяжной вентиляции:
- вытяжные камины CL 600 и CL 820,
- стенные камины,
- принципы регулировки MultiStep, Dynamic MultiStep и DynamicAir,
- вытяжные камины VC от BD,
- центральная вытяжная вентиляция.

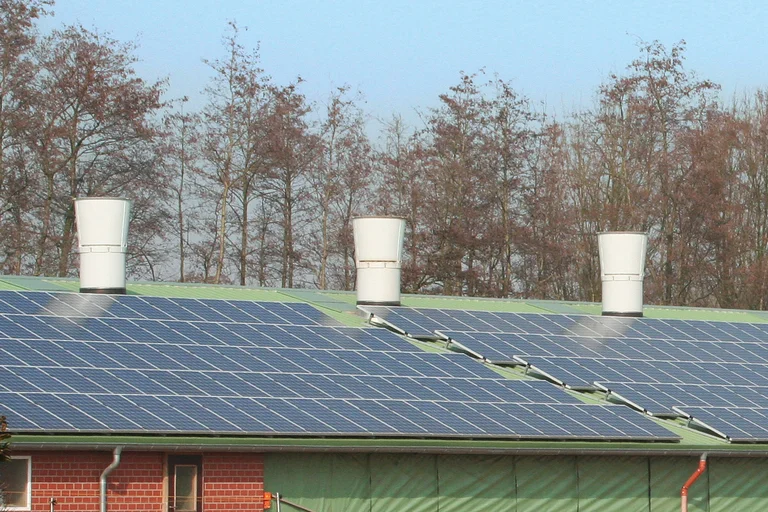

CL 600 и CL 820 – оригинальная продукция для профессионалов
вытяжные камины с уникальной конструкцией и широким спектром применения
Более 25 лет вытяжные камины из серии CL нашей компании находятся в эксплуатации. Они сотни тысяч раз прошли проверку временем и характеризуются такими выдающимися свойствами как:
- ародинамический дизайн → эффективный отвод воздуха из корпуса;
- они изготовлены из пропилена и отличаются гладкой, грязеотталкивающей поверхностью → высокая прочность;
- они устойчивы к воздействию низких температур и воздействию солнечных лучей → очень долгий срок службы;
- чистка может проводиться аппаратом высокого давления;
- уплотнение лабиринтного типа между кровельной трубой и кровельным листом → обеспечивает водонепроницаемость конструкции;
- отпадает необходимость в использовании дополнительной изоляции;
- самонесущая конструкция → дополнительная подвеска и усилительные элементы не нужны;
- кровельный лист и наружные трубы изготовлены из стеклопластика → возможна подгонка под необходимые размеры на месте;
- поставка кровельного листа с учетом уклона крыши корпуса, ее профиля и цвета, расположения конька и боковин, а также высоты над крышей;
- простой монтаж;
- сервопривод CL 74 обеспечивает точное ограничение объемного потока при минимальной вентиляции.
Колесо спрямления воздушного потока для CL 600 и CL 820
для существенного увеличения дальнобойности воздушной струи на
Колесо спрямления воздушного потока крепко и без большого труда крепится болтами над вентилятором к вытяжному камину. За счет изменения направления радиальных и циркулярных составляющих воздушного потока достигается фокусирование потока отработанного воздуха. Это значительно увеличивает дальнобойность воздушной струи на выходе из камина. Дооснащение уже установленных каминов колесом спрямления возможно в любое время.
Важные преимущества
- увеличение дальнобойности струи камина на 80 %;
- мин. сокращение производительности по воздуху (ок. 3 %);
- не требуется удлинение камина → отсутствуют противоветровые растяжки и элементы, портящие внешний вид помещения;
- более экономичное решение по сравнению с удлинителями каминов;
- быстрый и простой монтаж.

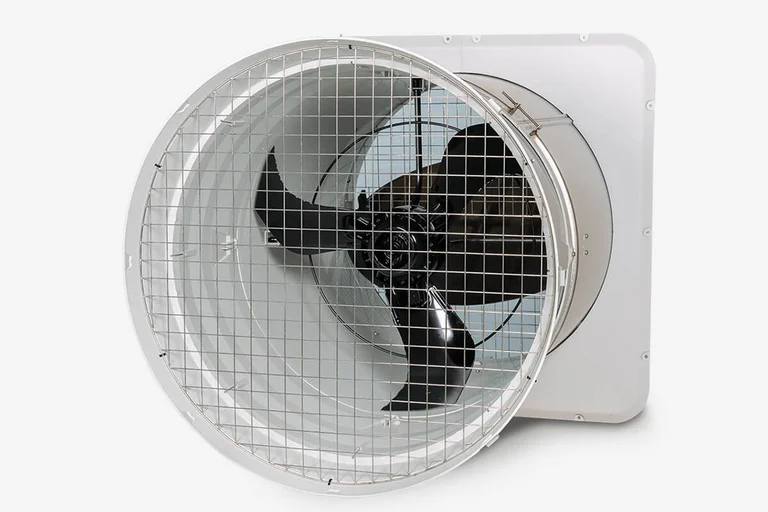

Вытяжные камины CL 600 и CL 820 для монтажа в стену
oтличная регулируемость и стабильность к перепадам давления в т.ч. при низкой мощности
Вытяжные камины CL 600 и CL 820 отлично подходят для монтажа в стену на фронтоне либо монтажа в боковой стене. По сравнению с обычными стенными вентиляторами стенные камины позволяют за счет запорной заслонки с приводом от двигателя точно регулировать объемный поток отработанного воздуха, особенно при работе с минимальным уровнем вентиляции.
К тому же они более устойчивы к воздействию ветра. Таким образом, это позволяет лучше адаптировать количество отработанного воздуха к фактической потребности поголовья. С учетом веса и требуемой площади диффузор не входит в стандартный объем поставки, но доступен в качестве опции.

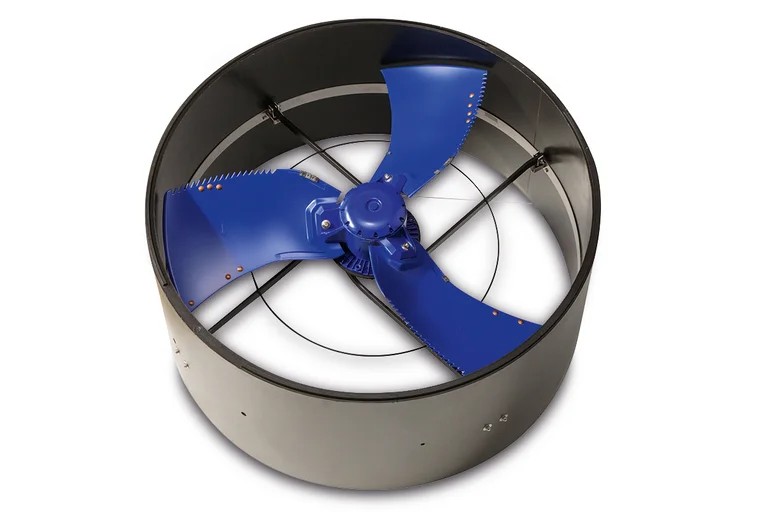

ECblue
инновационный вентилятор с высоким энергосберегающиим потенциалом
ECblue-вентиляторы не только экономят энергоресурсы, но еще и крайне устойчивы к колебаниям давления на фоне еще большей устойчивости к воздействию ветра. Устойчивость к перепадам давления важна именно при работе с минимальным уровнем вентиляции. Помимо этого, для данного типа вентиляторов характерна более бесшумная эксплуатация, уровень шума при этом на 50% ниже показателей традиционных типов вентиляторов.
ECblue приводится в движение двигателем постоянного тока (ЕС) с наружным ротором. В комбинации с системой Dynamic MultiStep вы сможете сэкономить до 50 % электроэнергии по сравнению с обычными системами!
Важные преимущества
- высокий энергосберегающий потенциал;
- высокий КПД при любом числе оборотов;
- универсальное управление через аналоговый сигнал 0-10 В;
- очень точное соблюдение заданного уровня вентиляции за счет интеграции сигнала обратной связи числа оборотов;
- крайне низкий уровень шума за счет волнообразной формы задних краев лопастей;
- простая установка.
MultiStep
принцип регулирования вытяжного воздуха для бесступенчатого процесса вентиляции
MultiStep – это комбинация бесступенчатого типа регулирования и группового типа регулирования вкл./выкл. Преимуществом является бесступенчатый процесс вентиляции и, следовательно, вентиляция, оптимально адаптированная под потребности животных.
В целом вентиляционная система отличается более высокой устойчивостью к перепадам давления и воздействию ветра. Управление системой обеспечивается компьютером микроклимата: путем бесступенчатой регулировки работы одного вытяжного камина в диапазоне от 0 до 100 % и подключения по необходимости остальных каминов на полной мощности (принцип вкл./выкл.).
Dynamic MultiStep
энергосберегающий принцип регулирования вытяжного воздуха для бесступенчатого процесса вентиляции
Новый принцип регулирования вытяжной вентиляции Dynamic MultiStep является следствием оптимизации зарекомендовавшей себя системы MultiStep. В данном случае используются исключительно новые вентиляторы серии ECblue, с чрезвычайно высоким энергосберегающим ресурсом. Их подключение производится по достижении не 100 % от числа оборотов, а уже примерно на 50 %.
Только когда все вентиляторы корпуса последовательно подключатся на 50% от числа оборотов (это значение может варьироваться в зависимости от необходимой стабильности давления), при постоянно растущей потребности в вентиляции они параллельно будут наращивать число оборотов до 100 %. По сравнению с решением MultiStep новый принцип регулирования Dynamic MultiStep снижает энергопотребление до 50 %! Отличительная особенность: для уменьшения числа оборотов вдвое необходима всего лишь восьмая часть энергии! Управление данной системой также обеспечивается компьютером микроклимата.
DynamicAir
для точного замера объема вытяжной вентиляции
DynamicAir – принцип последующей оптимизации воздухообмена в помещении. Точная регистрация объема выводимого воздуха особенно важна в условиях работы минимальной вентиляции, чтобы создать оптимальные условия микроклимата для животных и одновременно снизить затраты на отопление.
Важные преимущества
- очень точная регистрация объема проходящего через вытяжной камин воздуха без использования механических/ подвижных компонентов;
- снижение затрат на отопление за счет точной регулировки уровня минимальной вентиляции;
- пригоден для установки как в новых, так и для дооснащения уже действующих каминов*;
- долгий срок службы системы на фоне неизменной эксплуатационной надежности;
* только в сочетании с компьютерами микроклимата 307pro, 310pro и ViperTouch
Вытяжные камины VC от BD
различного диаметра
Вытяжные камины VC от BD предлагаются с трубами различного диаметра, позволяя тем самым оптимально реализовывать концепции любых систем вентиляции с учетом любого расстояния между стропилами.
Камины изготовлены из полиуретановых труб толщиной 30 мм и имеют гладкое покрытие из полиэстера, армированного стекловолокном. Это означает, что камины обладают хорошей тепло- и шумоизоляцией и отсутствием конденсата.
Трубы для камина поставляются в виде двух полусфер (VC), соединение которых производится на месте. Благодаря этому снижаются затраты на транспортировку. Однако возможен и вариант поставки в виде цельных труб (AF). В стандартном варианте камин изолируется на крыше посредством кровельного листа.

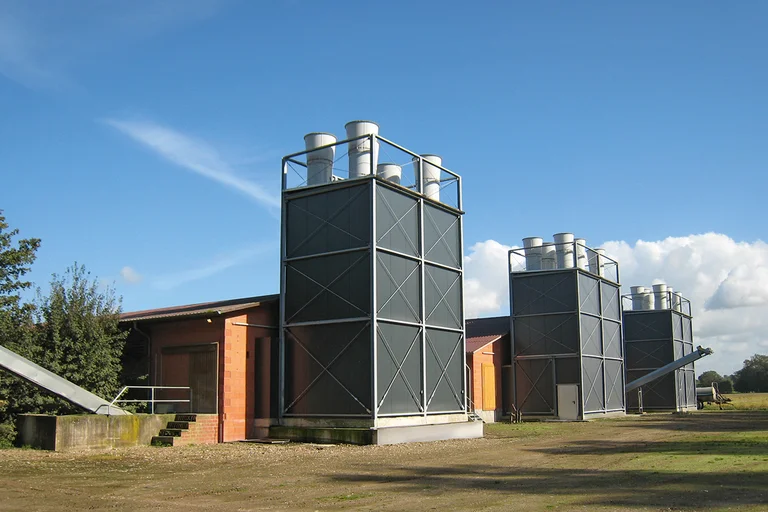

Центральная вытяжная вентиляция
для сфокусированного вывода эмиссий
Оборудование для сокращения уровня эмиссий на птице- и животноводческих фермах в будущем будет играть еще более значимую роль. Так, в некоторых странах уже действуют требования по централизованному, сфокусированному в одной точке выводу отработанного воздуха с высотой выхода воздуха из корпуса на высоте мин. 10 м. Поскольку сфокусированный поток эмиссий действует по принципу большого камина со стабильным воздушным потоком, oтлично подходит для этих целей вытяжной камин VC 920 от BD.
Важные преимущества
- башня отделена от зоны содержания животных → значительное улучшение сангигиены;
- воздух не проникает в корпус через неработающие вентиляторы;
- дождевая вода не попадает в корпус;
- исключено нежелательное проникновение солнечного света;
- отсутствие проблем со статикой крыши корпуса;
- основательная и простая чистка башни и каминов с помощью аппаратов высокого давления, отдельно от корпусов;
- простой монтаж каминов на башне;
- нет проблем с устойчивостью при сильном ветре.
